vr仿真实训系统

基于虚拟仿真vr实训室的机电一体化实训基地建设方案，要适合生产性实训教学要求，力求体现虚拟化、仿真化、机电一体化方面的技术特色和行业应用。机电一体化虚拟仿真实训室建设方案，采用模拟仿真的实训手段，根据机电一体化技术专业教学体系来构建，实现由单一基础技术的虚拟仿真实训训练到各种技术综合应用的虚拟仿真实训训练。

机电一体化实训基地建设方案目录：

一、机电一体化实训室建设背景

二、产业人才需求

三、机电一体化实训室建设目标

四、实训基地设备配置清单

五、实训室设备参数说明

5.1 FCDG-501A电工电子实验装置

5.2 FCWK-88A 网孔型电工实训考核装置

5.3 FCDQ-08电气安装与维修实训装置

5.4 FCS-06D PLC可编程控制器实验装置（西门子）

5.5 FC-GN-2A工业运动控制技术实训台

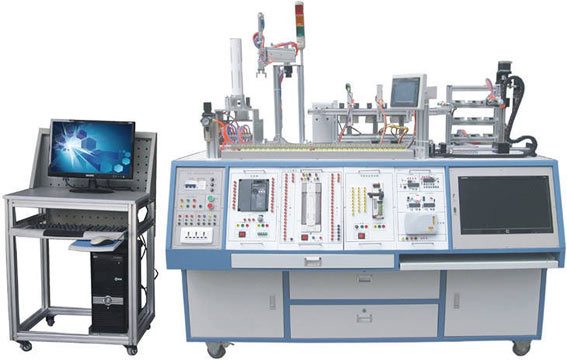

5.6 FCGJD-01型光机电一体化实训考核装置

5.7 FC-GJD4自动生产线实训考核装备

5.8 FCGN-01B 工业机器人多功能实训台

5.9 FCJDYTH-1 机电一体化智能实训平台

5.10 FCK-890现代电气控制系统安装与调试

一、机电一体化虚拟仿真实训室建设方案建设背景

近几年，国家在振兴装备制造业，发展高端制造业，发展战略性新兴产业等方面密集出台了诸多政策和配套措施，《中国制造2025》明确规划了中国制造业未来10的工业之路是一条智能化、自动化之路;在国民经济“十三五”发展规划中也清晰规划了重点发展的领域，智能制造装备产业作为高端制造业的一个重点领域，其发展得到了国家和地方层面的大力支持。

对于机电一体化技术的应用，是智能制造业的一个非常重要的发展标志，无论是过去的传统制造业，还是立足于工业4.0的智能工厂和数字工厂，从生产设备的硬件配置来说，机电一体化技术绝对是核心应用。

随着计算机技术的迅猛发展和广泛应用，机电一体化技术获得前所未有的发展，成为一门综合计算机与信息技术、自动控制技术、传感检测技术、伺服传动技术和机械技术等交叉的系统技术，目前正向光机电一体化技术方向发展，应用范围愈来愈广。

二、产业人才需求

由于微电子高新技术的迅速发展，使工业自动化的程度大幅度提高，今后几年我国将急需一批机电一体化方向的专业人才。新的机电设备和产品将机械、电子、计算机和自动控制技术有机地结合在一起，形成机电一体化技术，大幅度地提高产品的性能、质量和可靠性；提高制造技术水平，实现生产方式向柔性方向发展；增强企业的应变能力；节约能源和材料消耗， 降低成本，提高劳动生产率。机电一体化已是当今世界及未来智能制造产品发展的主要趋向，也是我国制造业发展的必由之路。解决机电一体化人才短缺的问题刻不容缓外，急需大批量培养人才。

三、机电一体化实训基地建设方案建设目标

在《中国制造2025》中，智能制造被定位为中国制造的主攻方向。按照智能制造业未来的发展方向，机电一体化技术将逐渐向光机电一体化方向发展，对于产业技术人才的专业度要求更高、职业分工更细、理论综合化程度更高，因此未来机电一体化实训基地的建设既要考虑地区特色又要结合技术产业发展，建设成为集合了基础电气技术实训、可编程控制技术综合应用、柔性自动化工业设备实训及应用为一体的本地化综合训练中心。机电一体化vr实训室建设在传统软硬件实训设备的基础上引入最新的数字孪生技术，在学生日常实验实训中融入现代智慧工厂信息控制技术，使得学生在校期间就体验实际工厂运行工作模式，以加快人才从学校到产业的培养进程。实训基地建成之后，除了能够承担日常教学活动，还能够形成融创中心为校企合作，产学融合创造基础条件。

四、机电一体化实训基地建设方案设备配置清单

电工技能实训室1：FCDG-501A电工电子实验装置

电工技能实训室2：FCWK-88A 网孔型电工实训考核装置

电工技能实训室3：FCDQ-08电气安装与维修实训装置

PLC基础实训室1：FCS-06DPLC可编程控制器实验装置（西门子）

PLC基础实训室2：FC-GN-2A工业运动控制技术实训台

光机电一体化实训室：FCGJD-01型光机电一体化实训考核装置、FC-GJD4自动生产线实训考核装备

机器人系统集成设备：FCGN-01B 工业机器人多功能实训台、FCJDYTH-1 机电一体化智能实训平台

现代电气控制系统安装与调试设备：FCK-890现代电气控制系统安装与调试

备注：机电一体化vr实训室设备参数说明附后

五、机电一体化虚拟仿真实训室设备参数说明

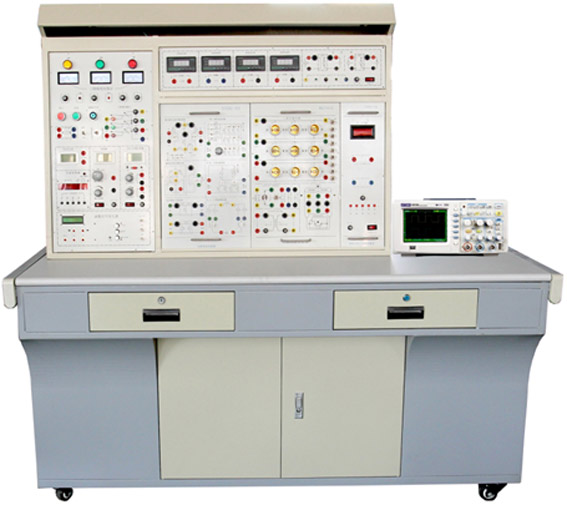

5.1 FCDG-501A电工电子实验装置

（1）特点

1、综合性强 综合了目前国内各类学校电类基础课程的全部实验项目。

2、适应性强 实验的深度与广度可根据需要作灵活调整，普及与提高可根据教学的进程作有机地结合。装置积木式结构，更换便捷，添加部件即可。扩展功能或开发新实验。

3、整套性强 从仪器仪表、专用电源到实验连接专用导线等均配套齐全，仪器仪表的性能、精度、规格等均密切结合实验的需要进行配套。

4、一致性强 实验器件选择合理、配套完整，使多组实验结果有良好的同一性，便于教师组织和指导实验教学。

5、直观性强 本装置采用整体与挂件相结合的结构形式，电源配置、仪表一目了然，各实验挂件任务明确，操作、维护简便。

（2）功能

1、本装置可提供实验所需的交流电源、低压直流电源、可调恒流源、函数信号发生器（含频率计）、受控源、交直流测量仪表（电压、电流、功率、功率因数）、各实验挂箱及电机等。

2、能完成“电工基础”、“电工学”中的叠加、戴维南、双口网络、谐振、选频及一、二阶电路等实验。

3、能完成“电路分析”、“电工学”中的单相、三相、日光灯、变压器、互感器及电度表等实验。

（3）技术性能

1、输入电源：三相四线(或三相五线)   380V±10% 50Hz

2、工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m

3、外形尺寸：160×70×160cm3

4、装置容量：＜1.5KVA

（4）基本实验项目

（一）电工基本实验

1．基本电工仪表的使用与测量误差的计算

2．减少仪表测量误差的方法

3．线性与非线性电路元件伏安特性的测绘

4．电位、电压的测定及电路电位图的绘制

5．基尔霍夫定律验证及故障判断

6．叠加定理验证及故障判断

7．电压源与电流源的等效变换

8．戴维南定理的验证

9．诺顿定理验证

10．双口网络测试

11．互易定理验证

12．受控源VCCS、VCVS、CCVS、CCCS的实验研究

13．典型电信号的观察与测量

14．RC一阶电路响应的测试

15．二阶动态电路响应的研究

16．R、L、C元件阻抗特性的测试

17．RC串、并联选频网络特性测试

18．R、L、C串联谐振电路的研究

19．用三表法测量交流电路等效参数

20．正弦稳态交流电路相量的研究（日光灯功率因数提高实验）

21．互感实验

22．单相铁心变压器特性的测试

23．三相交流电路电压、电流的测量

24．三相电路功率的测量

25．单相电度表的校验

26．功率因数及相序的测量

27．负阻抗变换器及其应用

28．回转器及其应用

（二）数字电路实验项目

（三）模拟电路实验

（5）装置的配备

装置主要由电源仪器控制屏、实验桌、实验挂箱及三相鼠笼电机等组成。

（以下机电一体化虚拟仿真实训室建设方案内容略）

以上就是高校vr实训室建设方案厂家专久智能关于机电一体化实训基地建设方案的简要概述，如需要了解更多机电一体化vr实训室建设方案的完整内容，请联系客服详询。
