rfid科普

       对于RFID系统来说，天线是至关重要的部分，它与系统的性能紧密相关。RFID利用无线电波进行信息的传输，电波的产生和接收都需要通过天线实现。而当电子标签进入rfid读写器天线工作区范围内，电子标签天线便会产生足够的感应电流，从而获得能量被激活。

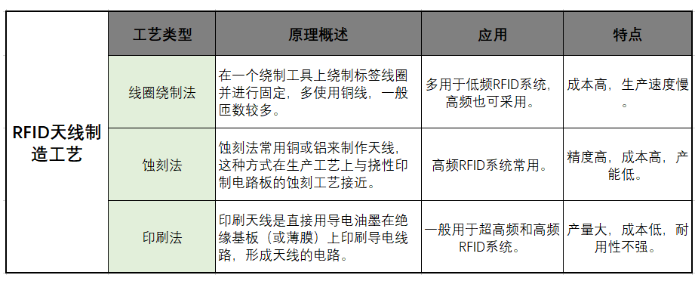

       rfid标签天线依据天线导线材质、材料结构与制造工艺等方面的差异，主要分为印刷天线、蚀刻天线、绕线天线、陶瓷天线、加成天线等几类，其中最常见的rfid天线制作工艺是蚀刻天线、印刷天线、绕线天线这三类。

       rfid天线制作工艺之印刷天线

       直接将天线电路用特殊的导电油墨或银浆，印刷或打印在基材上面，较为成熟是凹印或丝印。丝网印刷这种rfid标签天线制作工艺在一定程度上节约了成本，但其油墨采用70%左右的高银含量的导电银浆，得到15～20um之间的天线，属于厚膜印刷方式，成本高。

       rfid天线制作工艺之蚀刻法

       蚀刻法也称为印刻腐蚀法，先在一个底基载体上覆盖一层20mm左右厚度的铜或铝，另外制作一张天线阳图的丝网印版，用网印的方式将抗蚀剂印在铜或铝的表面，进而保护下方的铜或铝不受腐蚀，其余部分则被腐蚀剂溶化。但蚀刻法这种rfid电子标签天线制作工艺因为容易对环境造成污染，在逐渐被其他方式替代。

       rfid天线制作工艺之线圈绕制天线

       铜导线绕制RFID标签天线的制造工艺通常使用自动绕线机来完成，即直接在底基载体薄膜上绕上涂覆了绝缘漆，并使用低熔点烤漆的铜线作为RFID电子标签天线的基材，最后用黏合剂对导线与基材进行机械固定，并按照不同的频率要求，绕制一定的匝数。
